Datos del producto:
Pago y Envío Términos:
|
Estándar: | Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical | WP: | Presiones de funcionamiento a 1.000 PSI (barra 69) |
---|---|---|---|
Material: | Latón | Tamaño: | 1/8' - 2' |
Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Fijación de bolas |
Alta luz: | línea hidráulica aprisa conectar,acoplamiento hidráulico de la liberación rápida |

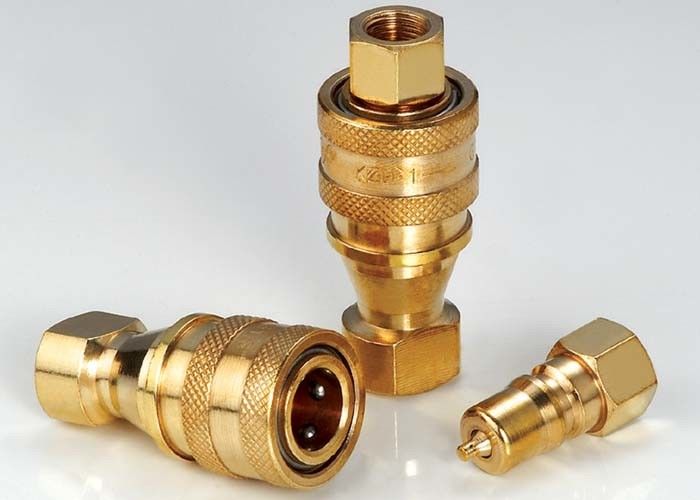

KZD, acoplamientos hidráulicos de ISO7241-B en el hilo femenino, latón
Descripton:
Acoplamiento rápido neumático e hidráulico del alto rendimiento de la Medio-presión de KZD (latón)
Usos: Los acoplamientos de KZD, se utilizan a través del espectro de usos hidráulicos. Estos acoplamientos dobles del cierre pueden ser encontrados dondequiera que las líneas de transferencia flúidas necesitan ser conectadas y ser desconectadas para la operación o el mantenimiento del equipo, y una pérdida de líquido es indeseable. Utilizado sobre todo con el líquido hidráulico. Los acoplamientos de KZD también se utilizan con las sustancias químicas, agua, el vapor, y algunos gases.
Especificaciones
Tamaño de cuerpo (adentro) | 1/8 | 1/4 | 3/8 | el 1/2 | 3/4 | 1 | 1 (1/4) | 1 (el 1/2) | 2 |
Presión clasificada (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
Flujo clasificado (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
Gama de temperaturas (sellos del std) | -20℃ a +120℃ | ||||||||
Material estándar del sello | NBR |
Característica de los acoplamientos de la serie de KZD:
1. Válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. Las válvulas de válvula de disco con movimiento vertical se abren automatially cuando están juntadas dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. El mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
4. El zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
5. La serie de KZD se ajusta al ISO7241-B estándar.
6. Compatible con PARKER 60 series, una serie MÁS RÁPIDA de HNV, serie de AEROQUIP FD45 y serie de HANSEN HK.
Funcionamiento: Líquido de la prueba: Oil-150SUS.
KZD (1/8", 1/4", 3/8", el 1/2”) KZD (3/4", 1", 11/4”, 11/2”, 2")
Zócalo
ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B |
Enchufe
ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B |
Juntado
ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B |
