Datos del producto:
Pago y Envío Términos:
|
| Estándar: | Compatible con PARKER 3000 series, hilo cerrado | WP: | Presiones de funcionamiento a 10.000 PSI (barra 689) |
|---|---|---|---|
| Material: | Acero de carbono | Tamaño: | 1/4' - 3/8' |
| Hilo: | Npt | Conexión: | Cerradura del hilo |
| Alta luz: | acoplamiento roscado femenino,acoplamiento femenino roscado |
||
Tipo de conexión roscado KZE-B, acoplamientos hidráulicos en el acero de carbono, Chrome tres
Descripton:

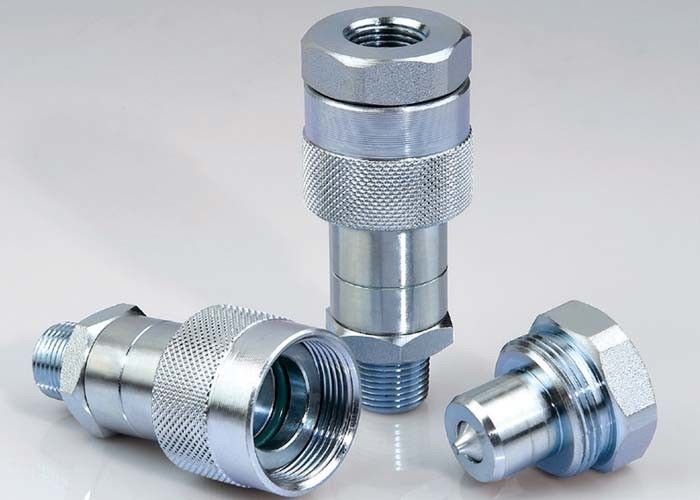

Tipo bloqueado acoplamiento rápido hidráulico (acero) del hilo de KZE-B
Usos: Los acoplamientos de la serie de SongQiao KZE-B con su unión roscada que cierra el bola-tipo válvulas del sistema y de la precisión de control, se diseñan para los usos de alta presión extremos tales como gatos hydráulicos portátiles.
Especificaciones:
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 |
| Presión clasificada (PSI) | 10,000 | |
| Flujo clasificado (GPM) | 3 | 6 |
| Gama de temperaturas (sellos del std) | -20℃ a +120℃ | |
| Sello estándar NBR material | ||
KZE-B ofrece:
1. trabajado a máquina del barstock de acero sólido para la durabilidad.
2. La serie de KZE-B emplea un mecanismo de bloqueo roscado de la manga, compañeros con hacer juego los hilos masculinos en la entrerrosca. Las dos mitades se deben roscar manualmente juntas para la conexión.
3. duro, las bolas de la aleación del cromo se utilizan para la válvula. Son por resorte para el asiento positivo de la válvula.
4. La válvula proporciona un sello metal sobre metal entre la bola y el asiento acuñado.
5. El sello del interfaz es el poliuretano que resiste la protuberancia de alta presión.
6. Un criado roscado de la válvula proporciona una parada de la válvula que asegure la alineación positiva de la válvula.
7. compatible con PARKER 3000 series y una serie MÁS RÁPIDA de PVVM.
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie de KZE-B (1/4", 3/8")
Zócalo
| NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| KZB-B-02SM | 60,8 | 28,5 | 22 | 13,5 | NPT1/4 |
| KZB-B-03SM | 73,5 | 35 | 25 | 14,4 | NPT3/8 |
Enchufe
| NÚMERO DE PARTE. | LP | C | HEX2 | T | |
| KZE-B-02PF | 32,5 | 11,2 | 19 | 13 | NPT1/4 |
| KZE-B-03PF | 35 | 16 | 32 | 13,5 |
NPT3/8
|
Colocación de acoplamiento
| NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| KZE-B-02 | 74,5 | 28,5 | 22 | 19 | NPT1/4 |
| KZE-B-03 | 83,5 | 35 | 25 | 32 | NPT3/8 |
