Rápidos resistentes de la abrasión conectan las colocaciones hidráulicas que LSQ-S7 previenen salida desacoplada

Abrasion Resistant Quick Connect Hydraulic Fittings LSQ-S7 Prevent Uncoupled Leakage
Abrasion Resistant Quick Connect Hydraulic Fittings LSQ-S7 Prevent Uncoupled Leakage

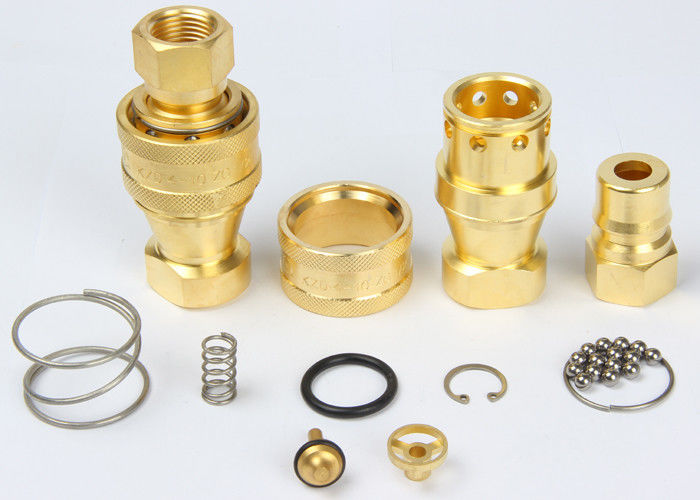

Ampliación de imagen :  Rápidos resistentes de la abrasión conectan las colocaciones hidráulicas que LSQ-S7 previenen salida desacoplada

Datos del producto:
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: KZD
Pago y Envío Términos:
Cantidad de orden mínima: Negociable
Precio: negotiable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Descripción detallada del producto
Estándar: Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical WP: Presiones de funcionamiento a 1.000 PSI (barra 69)
Material: Latón Size: 1/8' - 2'
Hilo: BSPP, BSPT, NPT, NPTF, SAE Conexión: Fijación de bolas
Alta luz:

Acoplador rápido hidráulico resistente de la abrasión

,

Cerrándose las bolas aprisa conectan las colocaciones hidráulicas LSQ-S7

,

Rápido conecte las colocaciones hidráulicas

KZD, acoplamientos rápidos hidráulicos de ISO7241-B en el hilo femenino, latón



Descripton:



Acoplamiento rápido neumático e hidráulico del alto rendimiento de la Medio-presión de KZD (latón)
Usos: KZD que junta una serie rápida de los acoplamientos de la válvula de válvula de disco con movimiento vertical permutable con el estándar internacional ISO 7241-1 “B”, manufacturado en latón. La serie de “KZD” ofrece la resistencia corrosiva para los usos compatibles con latón en usos industriales.



Especificaciones

Tamaño de cuerpo (adentro) 1/8 1/4 3/8 el 1/2 3/4 1 1 (1/4) 1 (el 1/2) 2
Presión clasificada (PSI) 1000 1000 1000 1000 1000 1000 800 800 800
Flujo clasificado (GPM) 1 3 6 12 28 50 75 100 150
Gama de temperaturas (sellos del std) -20℃ a +120℃
Material estándar del sello NBR



Característica de los acoplamientos de la serie de KZD:

1. Válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.

2. Las válvulas de válvula de disco con movimiento vertical se abren automatially cuando están juntadas dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.

3. El mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.

4. El zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.

5. La serie de KZD se ajusta al ISO7241-B estándar.

6. Compatible con PARKER 60 series, una serie MÁS RÁPIDA de HNV, serie de AEROQUIP FD45 y serie de HANSEN HK.



Funcionamiento: Líquido de la prueba: Oil-150SUS.

Rápidos resistentes de la abrasión conectan las colocaciones hidráulicas que LSQ-S7 previenen salida desacoplada 0



                   KZD (1/8", 1/4", 3/8", el 1/2”)                                        KZD (3/4", 1", 11/4”, 11/2”, 2")

Zócalo

Rápidos resistentes de la abrasión conectan las colocaciones hidráulicas que LSQ-S7 previenen salida desacoplada 1

ISO NÚMERO DE PARTE. LS ¢D HEX1 T
5 KZD-01SF 48 24 14 8 G1/8
6,3 KZD-02SF 58 27 19 12,5 ZG1/4
10 KZD-03SF 65 35 22 13 ZG3/8
12,5 KZD-04SF 72,5 45 29 14 ZG1/2
20 KZD-06SF 88 54 36 17 ZG3/4
25 KZD-08SF 102 64,5 41 23 ZG1
31,5 KZD-10SF 115 69 54 27 ZG1-1/4
40 KZD-12SF 124 79 60 27 ZG1-1/2
50 KZD-16SF 132 102 77 30 ZG2
Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B

EnchufeRápidos resistentes de la abrasión conectan las colocaciones hidráulicas que LSQ-S7 previenen salida desacoplada 2

ISO NÚMERO DE PARTE. LP d C HEX2 T
5 KZD-01PF 29 10,8 19 14 8 G1/8
6,3 KZD-02PF 36 14,2 22,5 17 12,5 ZG1/4
10 KZD-03PF 40 19 25 22 13 ZG3/8
12,5 KZD-04PF 44 23,5 28 27 14 ZG1/2
20 KZD-06PF 52 31,4 36 36 17 ZG3/4
25 KZD-08PF 62 37,8 40 41 23 ZG1
31,5 KZD-10PF 70 45 45 52 27 ZG1-1/4
40 KZD-12PF 75 50 49 60 27 ZG1-1/2
50 KZD-16PF 80 70 52 77 30 ZG2
Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B

JuntadoRápidos resistentes de la abrasión conectan las colocaciones hidráulicas que LSQ-S7 previenen salida desacoplada 3

ISO NÚMERO DE PARTE. L ¢D HEX1 HEX2 T
5 KZD-01 58,5 24 14 14 G1/8
6,3 KZD-02 72,5 28 19 17 ZG1/4
10 KZD-03 80,5 35 22 22 ZG3/8
12,5 KZD-04 89 45 29 27 ZG1/2
20 KZD-06 105 54 36 36 ZG3/4
25 KZD-08 124,5 64,5 41 41 ZG1
31,5 KZD-10 140,5 69 54 52 ZG1-1/4
40 KZD-12 150,5 79 60 60 ZG1-1/2
50 KZD-16 160,5 102 77 77 ZG2
Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B
