Datos del producto:
Pago y Envío Términos:
|
| Estándar: | ISO 16028 series, cara plana | WP: | Presiones de funcionamiento a 5.000 PSI (barra 345) |
|---|---|---|---|
| Material: | Acero de carbono | Tamaño: | 1/2' - 1-1/2 ' |
| Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Cerradura del hilo |
| Alta luz: | Conectores hidráulicos de cara plana antiderrames,Acopladores rápidos hidráulicos de cara plana con todos los fluidos,Acopladores rápidos hidráulicos con bloqueo de rosca |
||

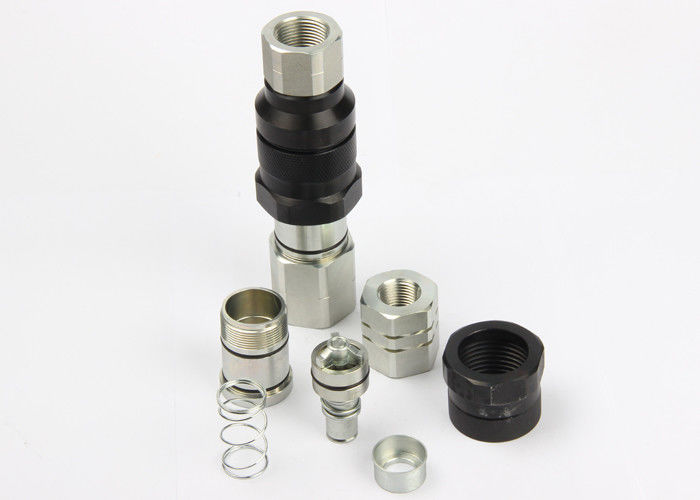

LSQ-VEP, cara rasante y roscar los acoplamientos hidráulicos de LockedType en acero de carbono, Chrome tres y el cinc negro niquelado
Descripton:
Usos
Serie de LSQ-VEP ampliamente utilizada en debajo de equipos públicos:
Materiales de construcción de Protable
Herramientas hidráulicas
Vehículos
Características:
1, nuevo diseño de la válvula, puede daño de la resistencia del alto flujo y la presión del impulso que proporcionando funcionamiento avanzado.
2, diseño especial de la entrerrosca para conectar bajo presión, permite la conexión y la desconexión con altas presiones residuales.
3, la serie de LSQ-VEP emplea un mecanismo de bloqueo roscado de la manga, compañeros con hacer juego los hilos masculinos en el acoplador. Los dos ricos se deben roscar manualmente juntos de la conexión.
4, nuevo tratamiento de la galjanoplastia de cromo proporciona funcionamiento antioxidante avanzado
5, acoplamientos de la serie de LSQ-VEP emplean válvula rasante al conectar o desconectando, éste significa que las únicas pequeñas cantidades de líquido se pueden perder durante la desconexión o la inclusión del aire durante la reconexión.
6, este Anti-escape BFT enlazaron el sello se diseña prevenir el escape o el daño durante condiciones severas del servicio.
7, barstock de acero sólido trabajado a máquina de la forma para la durabilidad compatible con serie de STCCHI VEP
|
Tamaño de cuerpo (adentro)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
1-1/2(12)
|
|
|
Presión clasificada (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
Flujo clasificado (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
Gama de temperaturas
|
-20℃ a +120℃
|
|||||
|
Sello estándar NBR material
|
||||||
Ventajas
• La cara plana es fácil de limpiar, ayudando a reducir la inclusión de la contaminación en el circuito hidráulico.
• Pérdida flúida mínima durante la conexión/la desconexión, reduciendo la pérdida flúida al ambiente.
• Inclusión mínima del aire durante la conexión/la desconexión, aumentando la función correcta del circuito.
• El flujo interno de diseño de la válvula crea la caída de presión mínima, manteniendo eficacia de circuito en el sistema.
• El sistema interno de la válvula del lanzamiento de la presión permite una conexión fácil con la alta presión residual interna.
• El diseño modular permite la gama amplia de configuraciones portuarias.
• Alta resistencia con presiones del impulso.
• Seguro y simple utilizar.
|
ISO
|
NÚMERO DE PARTE
|
LS
|
D
|
HEX1
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04SF
|
103,5
|
Φ49
|
S36
|
S46
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08SF
|
133,5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145,2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12SF
|
187,5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
NÚMERO DE PARTE
|
LS
|
C
|
d
|
E
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04PF
|
95
|
18,8
|
24,54
|
M40*3
|
S36
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06PF
|
98,8
|
19,5
|
27,04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08PF
|
113,9
|
24
|
29,95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123,5
|
24,8
|
36,05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12PF
|
150
|
31,5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
NÚMERO DE PARTE
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
|
13
|
LSQ-VEP-04
|
154,5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06
|
164,3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08
|
189,4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207,2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12
|
263,5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
