Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-FF
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
ISO 16028 series, cara plana |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
ISO 16028 series, cara plana |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

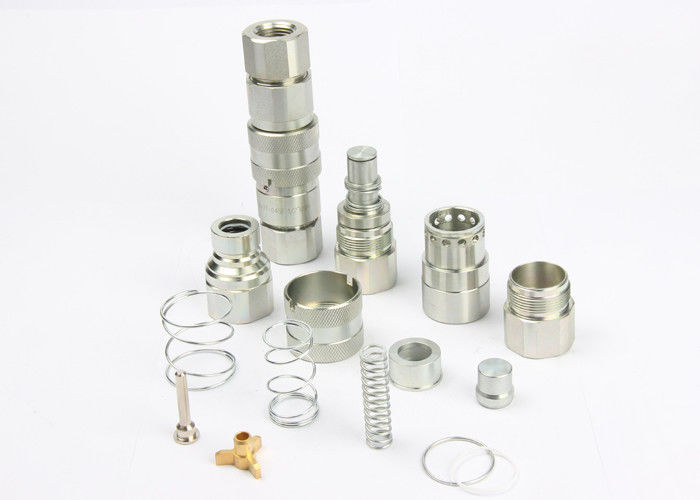

LSQ-FF, ISO16028, cara plana, tipo antigotas acoplamientos rápidos hidráulicos, serie de la válvula de Parker FEM/FEC
Usos:
• Accesorios del cargador de la resbalón
• Herramientas hidráulicas
| Tamaño de cuerpo (adentro) | 1 4(02) | 3 8(03) | 1 2(04) | 5 8(06) | 3 4(08) | 1(10) | 1-1/2(12) | 2(16) |
| Presión clasificada (PSI) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Derramamiento (ml) | 0,006 | 0,012 | 0,02 | 0,026 | 0,032 | 0,035 | 0,05 | 0,1 |
| (máximo por la desconexión) | ||||||||
| Gama de temperaturas | -20℃ a +120℃ | |||||||
| Sello estándar NBR material | ||||||||
• La cara plana es fácil de limpiar, ayudando a reducir la inclusión de la contaminación al circuito hidráulico.
• Pérdida flúida mínima durante la conexión/la desconexión, reduciendo la pérdida flúida al ambiente.
• Inclusión mínima del aire durante la conexión/la desconexión, aumentando la función correcta del circuito.
• El flujo linear reduce turbulencia interna y la caída de presión, manteniendo eficacia de circuito en el entero sistema.
• Buena resistencia en las presiones del impulso.
• Diseño delgado compacto.
• Seguro y simple utilizar.
• La serie de LSQ-FF se ajusta al estándar de ISO16028.
• Compatible con serie del mercado de cambios de PARKER, serie de STUCCHI FIRG, la serie y HANSEN FF de AEROQUIP FD89 Serie.
| ISO | NÚMERO DE PARTE | LS | D | HEX1 | T | |
| 6,3 | LSQ-FF-02SF | 58,2 | 28 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03SF | 68,2 | 32 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03SF | 72,2 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111,5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12SF | 150 | 79,5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16SF | 167 | 98,5 | 85 | 31 | G2 NPT2 |
| ISO | NÚMERO DE PARTE | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-FF-02PF | 49,2 | 16,1 | 15,2 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03PF | 55,8 | 19,7 | 19,5 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03PF | 59,8 | 19,7 | 19,5 | 27 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04PF | 72 | 24,5 | 21,6 | 32 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04PF | 76 | 24,5 | 21,6 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06PF | 75,5 | 27 | 21,6 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16PF | 123,9 | 73 | 40,5 | 75 | 31 | G2 NPT2 |
| ISO | NÚMERO DE PARTE | L | D | HEX1 | HEX2 | T |
| 6,3 | LSQ-FF-02 | 96,2 | 28 | 20 | 20 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03 | 108,4 | 32 | 24 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03 | 116,4 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04 | 129,3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12,5 | LSQ-FF-04 | 137,3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172,1 | 48 | 41 | 41 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172,1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12 | 233,4 | 79,5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16 | 251,7 | 98,5 | 85 | 75 | G2 NPT2 |
