Datos del producto:
Pago y Envío Términos:
|
| Estándar: | ISO 5675 series, válvula de válvula de disco con movimiento vertical | WP: | Presiones de funcionamiento a 5.000 PSI (barra 345) |
|---|---|---|---|
| Material: | Acero de carbono | Tamaño: | 1/4' - 1' |
| Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Fijación de bolas |
| Alta luz: | acoplador rápido hidráulico,línea hidráulica aprisa conectar |
||

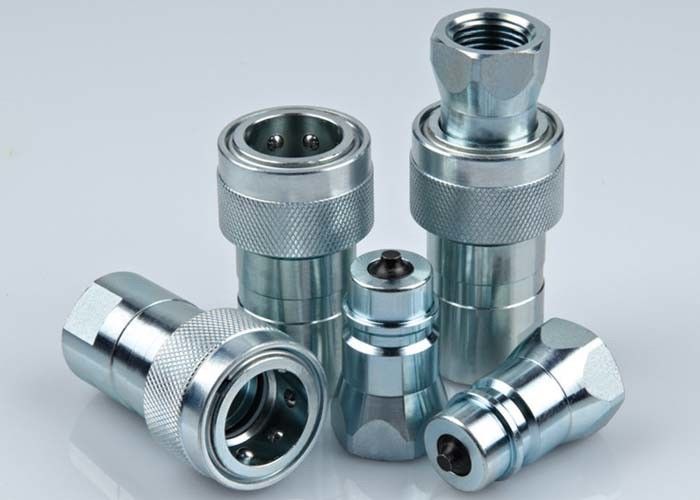

LSQ-PK, ISO5675, tipo acoplamientos hidráulicos de la válvula de válvula de disco con movimiento vertical en el acero de carbono, Chrome tres
Descripton:
Tipo acoplamiento rápido hidráulico (acero) del cierre de LSQ-PK
Usos: La serie de LSQ-PK trae a la industria un diseño probado para el uso en el material de construcción, el equipo de la silvicultura, la maquinaria agrícola, las herramientas del aceite, la maquinaria de la acería, y otros usos hidráulicos exigentes.
Especificaciones:
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas (sellos del std) | -20℃ a +120℃ | ||||
| Material estándar del sello | NBR | ||||
Característica de los acoplamientos de la serie de LSQ-PK:
1. válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. endurecen a las partes críticas para la durabilidad.
4. el mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
5. el zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
6. la serie de LSQ-PK se ajusta al estándar de ISO5675.
7. compatible con PARKER 4000 series y una serie MÁS RÁPIDA de NV/NS
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie de LSQ-PK (1/4", 3/8", el 1/2”, 3/4", 1")
Zócalo
| ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-PK-02SF | 55,5 | 27,6 | 22,2 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03SF | 60,5 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06SF | 83 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06SF (E) | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08SF | 97,5 | 56,2 | 41 | 21 | G1 NPT1 |
| Nota: Intercambio de LSQ-PK-06SF PARKER, intercambio de LSQ-PK-06SF (E) MÁS RÁPIDO) | ||||||
Enchufe
| ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | ||
| 6,3 | LSQ-PK-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 | |
| 12,5 | LSQ-PK-04PF | 46 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 | |
| 20 | LSQ-PK-06PF | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 | |
| 20 | LSQ-PK-06PF (E) | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 | |
| 25 | LSQ-PK-08PF | 64 | 31,3 | 34 | 41 | 21 | G1” NPT1” | |
| Nota: Intercambio de LSQ-PK-06PF PARKER, intercambio de LSQ-PK-06PF (E) MÁS RÁPIDO) | ||||||||
Juntado
| ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-PK-02 | 74,2 | 27,6 | 22,2 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03 | 80,2 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-PK-04 | 92,3 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06 | 102,2 | 47,5 | 35 | 33,3 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06 (E) | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08 | 128,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Nota: Intercambio de LSQ-PK-06 PARKER, un intercambio MÁS RÁPIDO de LSQ-PK-06 (e)) | ||||||
