Datos del producto:
Pago y Envío Términos:
|
Estándar: | ISO 16028 series, cara plana | WP: | Presiones de funcionamiento a 5.000 PSI (barra 345) |
---|---|---|---|
Material: | Acero de carbono | Tamaño: | 1/4' - 3/8' |
Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Fijación de bolas |
Alta luz: | el rubor hizo frente a los acopladores rápidos hidráulicos,conectores hidráulicos de la cara plana |
LSQ-PTR, intercambio de Nitto, tipo rasante acoplamientos hidráulicos de la cara en el acero de carbono, Chrome seis
Descripton:

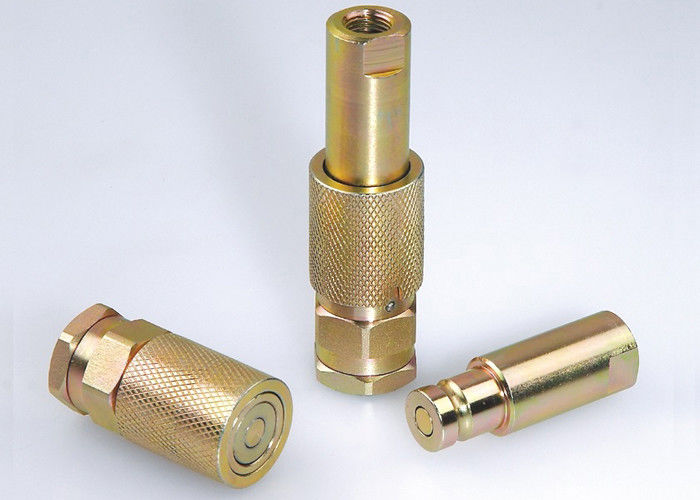

Tipo plano acoplamiento rápido hidráulico (acero) de la cara de LSQ-PTR
Usos: Los acoplamientos de la serie de SongQiao LSQ-PTR son ampliamente utilizados en el mercado del servicio público donde el derramamiento del aceite hidráulico puede constituir un peligro de seguridad serio, particularmente en los alzamientos de arriba del cubo que se utilizan para el mantenimiento de las líneas de transmisión de alto voltaje de poder. Estos acoplamientos también se utilizan para transformista de herramientas hidráulicas en la construcción, el mantenimiento ferroviario y minerías. La facilidad de la limpieza los hace ideales para el uso en estos tipos de ambientes hostiles.
Especificaciones:
Tamaño de cuerpo (adentro) | 1/4 | 3/8 |
Presión clasificada (PSI) | 5000 | 5000 |
Flujo clasificado (GPM) | 3 | 6 |
Gama de temperaturas (sellos del std) | -20℃ a +120℃ | |
Derramamiento (ml) (máximo por. desconexión) | .015 | .015 |
Inclusión del aire (ml) (máximo por conectar) | .020 | .020 |
Sello estándar | NBR |
LSQ-PTR ofrece:
1. el mecanismo de bloqueo de la manga es dedicado girando la manga después de la conexión. Previene la desconexión accidental cuando el acoplamiento se arrastra a lo largo de la tierra.
2. el mecanismo de la manga se diseña para ayudar a evitar que la suciedad incorporar el mecanismo interno y cause así la operación culpable al conectar o desconectando. La manga cubre el anillo de retención y también incorpora un sello del polvo en el área de la primavera.
3. construcción de acero, cinc plateado con final amarillo del cromato. Entrerroscas y mangas endurecidas y construcción sólida del barstock para que resistencia máxima dañe de choque hidráulico y mecánico.
4. Este Anti-escape Nitrile/PTFE enlazó los sellos se diseña prevenir el escape o el daño durante condiciones severas del servicio.
5. el mecanismo de bola-fijación del artículo asegura conexiones confiables, cada vez. Un gran número de bolas de fijación distribuyen la cantidad de trabajo uniformemente mientras que proporcionan la alineación y la acción que gira sobre un eje para reducir el esfuerzo de torsión de la manguera y para prolongar vida de la manguera. PRECAUCIÓN: Estos productos no deben ser utilizados como eslabones giratorios. La rotación bajo presión dará lugar a desgaste excesivo y prematuro.
6 acoplamientos de la serie de .LSQ-PTR emplean válvula rasante al conectar o desconectando. Esto significa que las válvulas están acopladas juntas para solamente poder perder pequeñas cantidades de líquido durante la desconexión o la inclusión del aire durante la reconexión.
7. compatible con 350 series de NITTO
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Zócalo de la serie de LSQ-PTR (1/4", 3/8")
NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
LSQ-PTR-02SF | 59,3 | 30,4 | 27 | 14 | ZG1/4 NPT1/4 |
LSQ-PTR-03SF | 71,1 | 31,5 | 30 | 16 | ZG3/8 NPT3/8 |
Enchufe
NÚMERO DE PARTE. | LP | C | HEX2 | T | |
LSQ-PTR-02PF | 64 | 20,5 | 19 | 14 | ZG1/4 NPT1/4 |
LSQ-PTR-03PF | 71 | 25,5 | 24 | 16 | ZG3/8 PT3/8 |
Colocación de acoplamiento
NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
LSQ-PTR-02 | 105,3 | 30,4 | 27 | 19 | ZG1/4 NPT1/4 |
LSQ-PTR-03 | 122,2 | 31,5 | 30 | 24 | ZG3/8 NPT3/8 |
