Datos del producto:
Pago y Envío Términos:
|
| Estándar: | Compatible con una serie MÁS RÁPIDA de TNV, válvula de válvula de disco con movimiento vertical | WP: | Presiones de funcionamiento a 4.000 PSI (barra 275) |
|---|---|---|---|
| Material: | Acero de carbono | Tamaño: | 1/4' - 1/2' |
| Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Fijación de bolas |
| Alta luz: | Mecanizado de precisión Línea hidráulica Conexión rápida,Línea hidráulica Conexión rápida Intercambio LSQ-S9,Bolas de bloqueo Acoplamientos hidráulicos de conexión rápida |
||

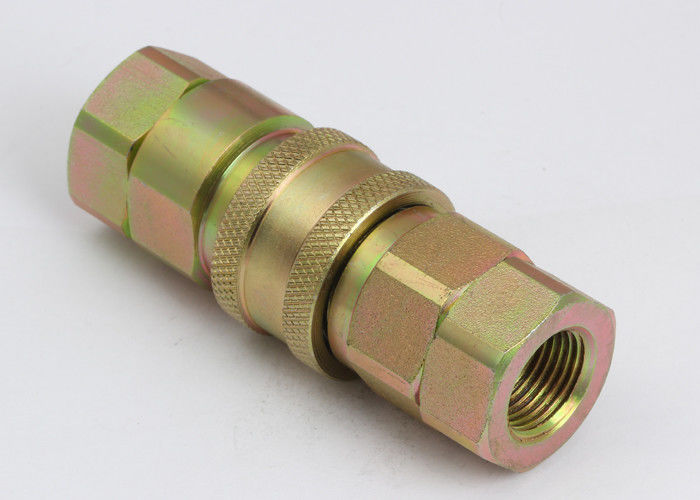

LSQ-S9 un TNV más rápido intercambian los acoplamientos rápidos hidráulicos Chrome tres
Descripton:
LSQ-S9 tipo acoplamiento rápido hidráulico (acero) del cierre
Usos:
Material de construcción
Equipo de la silvicultura
Maquinaria agrícola
Especificaciones:
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 |
| Presión clasificada (PSI) | 4000 | 4000 | 4000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 |
| Gama de temperaturas (sellos del std) | -20℃ a +120℃ | ||
| Material estándar del sello | NBR | ||
Característica de los acoplamientos de la serie LSQ-S9:
1. válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. endurecen a las partes críticas para la durabilidad.
4. el mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
5. pegado y el enchufe es precisión trabajado a máquina de la acción sólida de la barra.
6. compatible con una serie MÁS RÁPIDA de TNV.
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie LSQ-S9 (3/8", el 1/2”)
| NÚMERO DE PARTE. | T | HEX1 | HEX2 | ¢D | L | LS | LP |
| LSQ-S9-02 | NPT1/4 | 22 | 22 | 25,2 | 82,5 | 49,8 | 48 |
| LSQ-S9-03 | NPT3/8 | 25,4 | 25,4 | 30,5 | 81,7 | 50,6 | 48,8 |
| LSQ-S9-04 | NPT1/2 | 30,2 | 30,2 | 35 | 93,4 | 57,2 | 54,5 |
