Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-RD
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes
Capacidad de la fuente: 50.000 PC/día, acordando la capacidad del taller de la asamblea
Estándar: |
Compatible con la serie NITTO TSP |
WP: |
Presión de trabajo a 1000 psi (69 bar) |
El material: |
Latón o SS304 |
Tamaño: |
1/8" - el 1/2” |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Compatible con la serie NITTO TSP |
WP: |
Presión de trabajo a 1000 psi (69 bar) |
El material: |
Latón o SS304 |
Tamaño: |
1/8" - el 1/2” |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

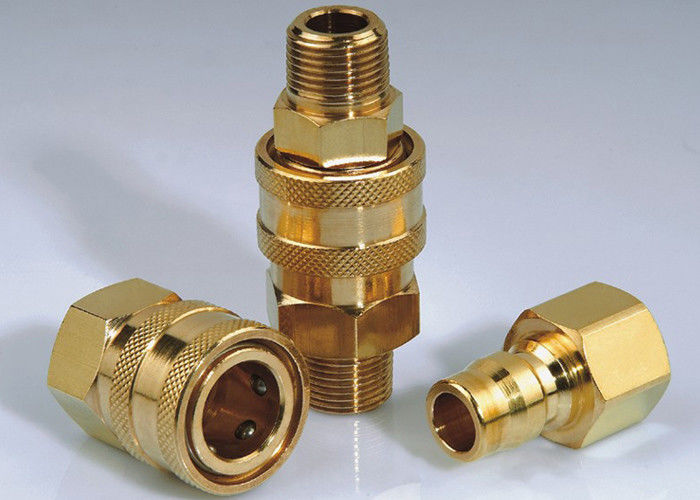

LSQ-RD, de alto flujo, sin válvulas, tipo japonés, acoplamientos hidráulicos en latón o SS304
Descripción:
LSQ-RD acoplamiento rápido hidráulico de tipo japonés
Aplicaciones: Las series LSQ-RD son acoplamientos sin valsa para aplicaciones donde se requiere un flujo máximo.El agujero abierto ofrece la menor caída de presión de cualquier diseño de acoplamiento rápido y es ideal para aplicaciones como agua de alta presión y lavavajillas a vapor, limpiadores de alfombras y líneas de refrigerante de moho y muchas otras aplicaciones sin válvulas.
Especificaciones:
| Tamaño del cuerpo (en) | 1/8 | 4/4. | 3/8 | 1/2 |
| Presión nominal (PSI) | ||||
| Las empresas de la Unión Europea deben tener en cuenta las siguientes características: | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Flujo nominal (GPM) | 3 | 6 | 12 | 12 |
| Rango de temperatura (sellos de tipo) | -20 °C a +120 °C | |||
Las características del LSQ-RD:
1El orificio suave y abierto sin válvula en ninguna de las dos mitades ofrece una caída de presión mínima y permite una fácil sujeción en aplicaciones en las que se utilizan las mismas líneas para más de un medio.
2Los acopladores y los pezones LSQ-RD se mecanizan con barras sólidas que proporcionan el acoplamiento de calidad que es duradero.
3Los pezones LSQ-RD están disponibles en latón y acero inoxidable 304 como materiales de producto estándar.
4Los pezones LSQ-RD están disponibles en acero inoxidable 304, latón.
5.El LSQ-RD es un acoplamiento de "intercambio" porque puede intercambiarse dimensional y funcionalmente con acoplamientos similares fabricados por otros fabricantes.
6. Compatible con la serie NITTO TSP.
El fluido de ensayo: Aceite-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa
Las series LSQ-RD (1/8",1/4",3/8",1/2")
| Parte número uno. | Los | ¢D | HEX1 | A. No | T. |
| Los datos de las pruebas de seguridad deberán estar disponibles en el formulario de ensayo. | 27 | 17.5 | 14 | 9 | ZG1/8 |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. | 32 | 24 | 19 | 13 | ZG1/4 |
| Las condiciones de las condiciones de ensayo se determinarán en el anexo III. | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. | 42.6 | 35 | 29 | 17 | ZG1/2 |
| Las condiciones de las pruebas de seguridad deberán ser las siguientes: | 49.5 | 41 | 36 | 18 | ZG3/4 |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Parte número uno. | Los | ¢D | HEX1 | A. No | T. |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. | 30 | 17.5 | 14 | 9 | ZG1/8 |
| Las condiciones de las pruebas de ensayo se especifican en el punto 6.2. | 42 | 24 | 19 | 13 | ZG1/4 |
| Las condiciones de las pruebas de seguridad se determinarán en el anexo III. | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| Las condiciones de las pruebas de ensayo deben ser las siguientes: | 56.1 | 35 | 29 | 17 | ZG1/2 |
| Las condiciones de las pruebas de seguridad deberán ser las siguientes: | 61 | 41 | 36 | 18 | ZG3/4 |
| Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. | 67.3 | 57.8 | 50 | 22 | ZG1 |
Enchufe
| Parte número uno. | El LP | C. Las | HEX2 | A. No | T. |
| Se aplican las siguientes medidas: | 26 | 15.5 | 14 | 9 | ZG1/8 |
| Se aplicarán las siguientes medidas: | 35 | 18 | 17 | 13 | ZG1/4 |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. | 38 | 21.2 | 21 | 13 | ZG3/8 |
| Se aplicarán las siguientes medidas: | 45 | 24.5 | 29 | 17 | ZG1/2 |
| Se aplicarán las siguientes medidas: | 50 | 28 | 32 | 18 | ZG3/4 |
| Se aplicarán las siguientes medidas: | 61 | 36 | 41 | 22 | ZG1 |
| Parte número uno. | El LP | C. Las | HEX1 | A. No | T. |
| Los resultados de las pruebas se han presentado en el informe de evaluación. | 32 | 15.5 | 12 | 9 | ZG1/8 |
| Los resultados de la evaluación de los resultados de los ensayos se han presentado en el cuaderno siguiente: | 38 | 18 | 17 | 13 | ZG1/4 |
| Los resultados de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad. | 43 | 21.2 | 19 | 13 | ZG3/8 |
| Los resultados de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad. | 52 | 24.5 | 23 | 17 | ZG1/2 |
| Los resultados de la evaluación de la seguridad de los sistemas de protección de datos | 56 | 28 | 29 | 18 | ZG3/4 |
| Los resultados de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad. | 73 | 36 | 41 | 22 | ZG1 |
