Datos del producto:
Pago y Envío Términos:
|
| Estándar: | Compatible con CVV una serie MÁS RÁPIDA, hilo cerrado | WP: | Presiones de funcionamiento a 5.000 PSI (barra 345) |
|---|---|---|---|
| Material: | Acero de carbono | Tamaño: | 1/4' - 1' |
| Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Cerradura del hilo |
| Alta luz: | Conexión rápida roscada de sello estándar,acoplamiento de rosca recta de intercambio Stucchi VD,rosca hembra de acero al carbono para conector rápido |
||

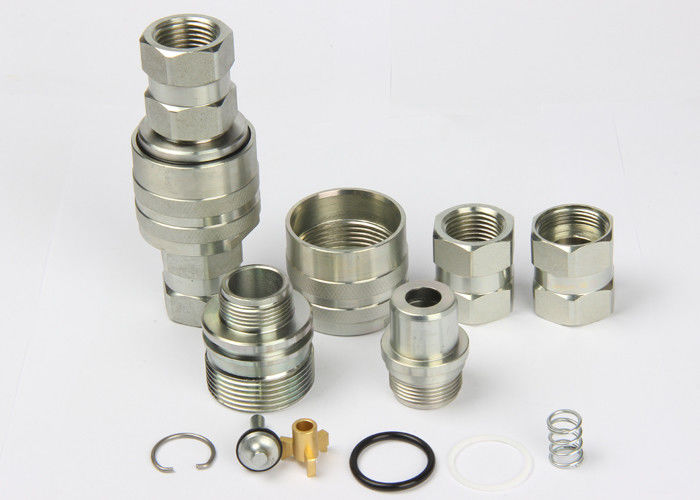

Tipo de conexión roscada LSQ-CVV, intercambio Stucchi VD, acoplamientos hidráulicos en acero al carbono, cromo tres
Descripción:
Tamaño del cuerpo (pulgadas) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Presión nominal (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Flujo nominal (GPM) | 3 | 6 | 12 | 28 | 50 |
Rango de temperatura (sellos estándar) | -20 ℃ a +120 ℃ | ||||
Material de sellado estándar | NBR | ||||
NÚMERO DE PARTE | LS | D | HEX1 | HEX3 | A | T |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 | G1 NPT1 |
NÚMERO DE PARTE | LP | d | HEX2 | A | T |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94.5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
NÚMERO DE PARTE | L | D | HEX1 | HEX2 | HEX3 | T |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
