12GPM Acopladores rápidos hidráulicos de cara a cara con conexión bajo presión Placa de níquel de zinc

LSQ-DL/DLD, ISO16028, Multi-acoplamientos mecanografían acoplamientos hidráulicos en acero de carbono, conectan bajo presión, níquel del cinc Plat

Descripton:

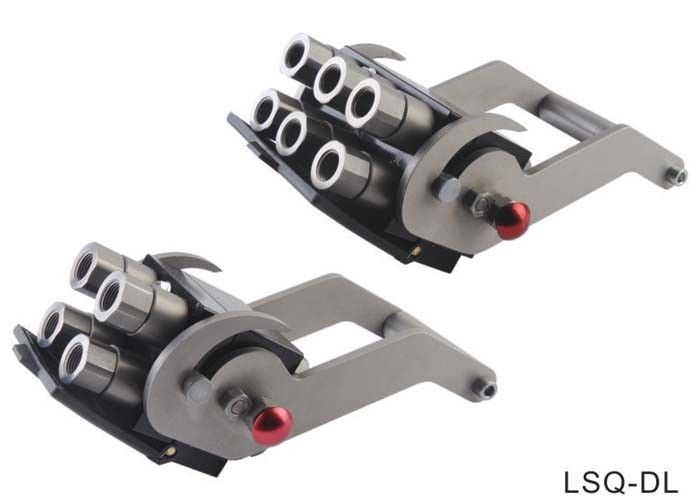

LSQ-DL/DLD tienen una estructura compacta, los multi-acoplamientos manuales que ofrecen una amplia gama de soluciones para cualquier uso que requiere la conexión y la desconexión de varios hidráulicos. Hasta 6 líneas se pueden conectar y desconectar simultáneamente por un movimiento seguro, simple y rápido que requiere esfuerzo bajo. Las líneas pueden todo tener el mismo tamaño o cada línea puede ser diferente de las otras según el uso.

CARACTERÍSTICAS Y OPCIONES TÉCNICAS

Capacidad de intercambio: Estándar interno de Songqiao

Conexión mecánica: Levas y clavijas de cierre internas

Sistema de la conexión: Rotación de la palanca

Sistema de la desconexión: Rotación de la palanca

Tratamiento del material y de superficie de construcción:

Placas del cuerpo en la oxidación de la aleación de aluminio

Levas y pernos en alto acero de carbono de la resistencia con el tratamiento térmico especial.

Otros componentes en acero de carbono con la galjanoplastia del cinc o el tratamiento del níquel del cinc.

CÓMO UTILIZAR

PARA CONECTAR:

Antes de que para juntarse para limpiar la superficie de ajuste plana de los acoplamientos para evitar la inclusión de sucio en el circuito.

Inserte los pernos de la dirección del multicoupling móvil

en los agujeros del multicoupling y del movimiento fijos la mitad móvil hasta el contacto de las caras de los acoplamientos (fig. 1).

La actuación en la manija da vuelta a la palanca en dirección del multicoupling fijo (fig. 2).

Continúe girando hasta la cerradura de seguridad se dedican automáticamente (fig. 3).

Ahora el multicoupling se junta y alista para trabajar. En caso de la conexión con la presión residual en el circuito, la fuerza máxima se requiere solamente para el tercer pasado de la conexión.

PARA DESCONECTAR

Empuje el botón rojo de la seguridad, al mismo tiempo actuando en la manija dan vuelta a la palanca en dirección del multicoupling móvil (fig. 4).

Continúe girando hasta la parada mecánica de las palancas (fig. 5)

Ahora el multicoupling se desacopla y es posible sacar la mitad móvil (fig. 6).

Cuando el multicoupling fijo es al revés montado, el multicoupling móvil se debe apoyar para evitarlo para bajar abajo estropeando.

En caso de la desconexión con la presión residual en el circuito, la fuerza máxima se requiere solamente para el primer tercio de la desconexión.

INSTALACIÓN:

Fije multicoupling fijo en la máquina usando los tornillos de la fijación como se indica en el dibujo aquí abajo.
