Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-HDB
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
ISO 16028 series, cara plana |
WP: |
Presiones de trabajo de hasta 4350 psi (300 bar) |
El material: |
Acero de carbono |
Tamaño: |
1/2' - 3/4' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
ISO 16028 series, cara plana |
WP: |
Presiones de trabajo de hasta 4350 psi (300 bar) |
El material: |
Acero de carbono |
Tamaño: |
1/2' - 3/4' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

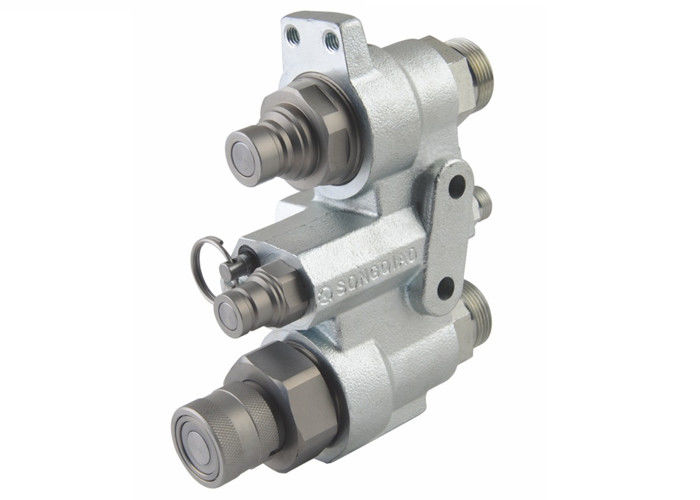

LSQ-HDB, ISO16028, tipo rasante acoplamientos hidráulicos de la cara en acero de carbono, conectan bajo presión, cubren con cinc niquelado
Descripton:
La serie modular de la válvula de LSQ-HDB es la última innovación de Songqiao diseñada para cumplir los requisitos del mercado móvil del equipo. Diseñado con la reacción del mercado y con la colaboración principal del OEM, tiene un sistema residual del alivio de presión que permita que un operador conecte y desconecte las dos líneas del circuito con la presión residual, en el varón y en la hembra. La serie modular de la válvula de LSQ-HDB se equipa de los acoplamientos planos permutables de la cara del ISO 16028, tiene un diseño modular para las opciones portuarias múltiples, y permite una amplia gama de tamaños del acoplador: el 1/2 (04), 3/4(08)
Usos
Patina el buey, excavador, material de construcción móvil
CÓMO UTILIZAR
Antes de que para juntarse para limpiar la superficie de ajuste plana del acoplamiento rápido para evitar la inclusión de sucio en el circuito.
Drene la presión residual que saca el botón y hasta drene la presión residual del acoplamiento superior, abajo para drenar la presión residual de un acoplamiento más bajo.
ADVERTENCIA
No alivie la presión:
--Cuando el accesorio no está en la posición de resto
--Durante la operación del accesorio (debido al peligro del movimiento inesperado del accesorio)
No utilice el acoplamiento femenino desconectado con alta frecuencia de la presión del impulso.
Par-no desacople con flujo y/o la presión de la bomba en el circuito. SID/conexión permitida solamente con la presión residual.
Par-no desacople cuando la temperatura dentro del circuito es más alta de 80 (176).
Cuando se desconectan los acoplamientos, se sugiere para utilizar las tapas de protección.
Es importante limitar la contaminación en el circuito para evitar comprometer la función de las válvulas internas.
| Tamaño de cuerpo (adentro) | 1 2(04) | 3 4(08) |
| Presión clasificada (PSI) | 4350 | 4350 |
| Flujo clasificado (GPM) | 12 | 28 |
| Gama de temperaturas (sellos del std) | -20℃ a +120℃ | |
| Material estándar del sello | NBR | |
Conecte--Desconecte la presión residual máxima: 3625 (PSI).
VENTAJAS
El sistema fácil de usar del alivio permite la conexión y la desconexión fáciles con la presión residual.
Drena la presión residual antes de la conexión y de la desconexión, permitiendo que la conexión sin la presión y sin esfuerzo en la condición de la seguridad, para reducir riesgo de lesión.
La cara plana es fácil de limpiar, ayudando a reducir la inclusión de la contaminación al circuito hidráulico.
Pérdida flúida mínima durante la conexión/la desconexión, reduciendo la pérdida flúida al ambiente.
Inclusión mínima del aire durante la conexión/la desconexión, aumentando la función correcta del circuito.
El diseño de la válvula del acoplamiento interno patentado crea la caída de presión mínima, manteniendo eficacia de circuito en el sistema
Buena resistencia en las presiones del impulso.
Diseño delgado y flexible compacto (permite utilizar diverso tamaño de acoplamientos).
Seguro y simple a nosotros
CARACTERÍSTICAS Y OPCIONES TÉCNICAS
Capacidad de intercambio: equipado de ISO 16028
acoplamientos disponibles en diversa configuración y diversas dimensiones
Tipo de los acoplamientos: Cara plana
Conexión mecánica: Fijación de bolas
Sistema de la conexión: Empuje para conectar
Sistema de la desconexión: Tirar de la manga del acoplamiento femenino
Conexión con la presión residual: Después de drenar la presión con la palanca
Desconexión con la presión residual: Después de drenar la presión con la palanca
Sellos: estándar en NBR (nitrilo)
anillos de la Anti-protuberancia: PTFE
| ISO | NÚMERO DE PARTE. | B | C | D | E | F | G | |
| 12,5 | LSQ-HDB-04 | 184 | HEX. S44.45 | HEX. S50.8 | HEX. S25.4 | Φ38 | Φ24.54 | Φ19.75 |
| 19 | LSQ-HDB-06 | 188 | HEX. S44.45 | HEX. S50.8 | HEX. S25.4 | Φ38 | Φ29.95 |
Φ19.75 |
