Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-S7
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Compatible con la serie del cupla de NITTO HSP, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
El material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Compatible con la serie del cupla de NITTO HSP, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
El material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

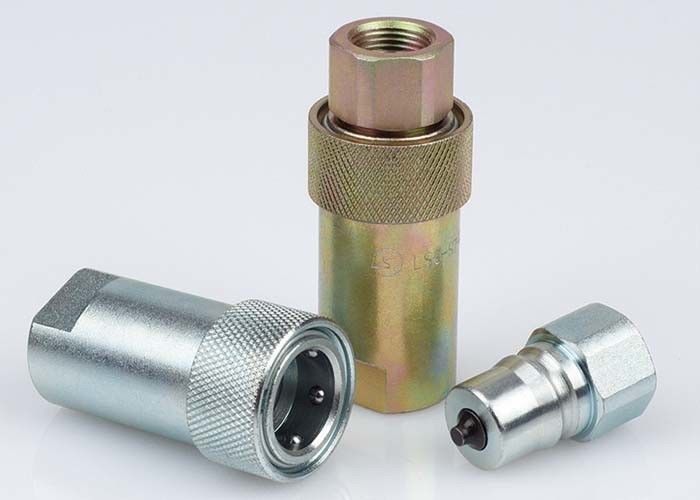

Tipo del cupla de LSQ-S7 Nitto HSP, acoplamientos hidráulicos en el acero de carbono, Chrome tres
Descripton:
LSQ-S7 tipo acoplamiento rápido hidráulico (acero) del cierre
Usos: Las series LSQ-S7 traen a la industria un diseño probado para el uso en el material de construcción, el equipo de la silvicultura, la maquinaria agrícola, las herramientas del aceite, la maquinaria de la acería, y otros usos hidráulicos exigentes.
Especificaciones
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas (sellos del std) | -20℃ a +100℃ | ||||
| Material estándar del sello | NBR | ||||
Característica de los acoplamientos de la serie LSQ-S7:
1. válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. endurecen a las partes críticas para la durabilidad.
4. el mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
5. el zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
6. compatible con serie del acoplador de NITTO HSP.
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie LSQ-S7 (1/4", 3/8", el 1/2”, 3/4", 1")
Zócalo
| NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Enchufe
| NÚMERO DE PARTE. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Colocación de acoplamiento
| NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
