Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-S2
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Carbon Steel |
Tamaño: |
1/8' - 1' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Carbon Steel |
Tamaño: |
1/8' - 1' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
LSQ-S2, acoplamientos rápidos hidráulicos de ISO7241-B, fines generales, Parker 60Series
Descripton:

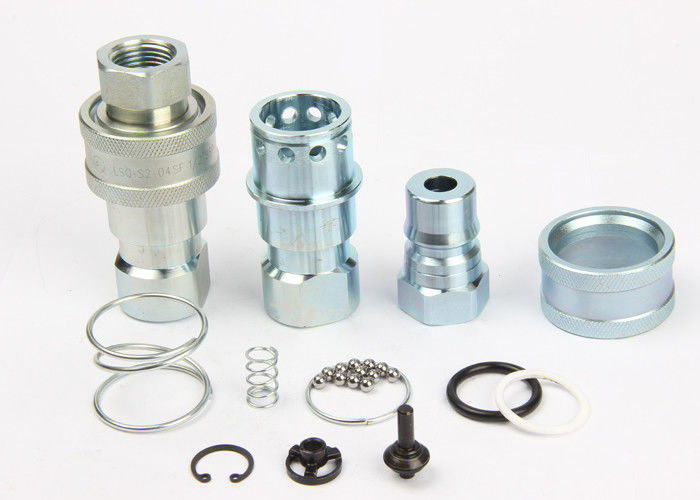

LSQ-S2 tipo acoplamiento rápido hidráulico (acero) del cierre
Usos:
• Líneas hidráulicas industriales
• Proceso de la comida y de la sustancia química
• Líneas del agua y del líquido refrigerador
• Equipo móvil
• Mayo se utilice con algunos gases
Especificaciones
| Tamaño de cuerpo (adentro) | 1/8 | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas | -20℃ a +120℃ | |||||
| Material del sello | NBR | |||||
Característica de los acoplamientos de la serie LSQ-S2:
válvulas 1.Poppet disponibles prevenir salida desacoplada.
las válvulas 2.Poppet se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
las piezas 3.Critical se endurecen para la durabilidad.
el mecanismo de bola-fijación 4.Dependable lleva a cabo las mitades de acoplamiento juntas.
5.Socket y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
La serie 6.LSQ-S2 se ajusta al estándar de ISO 7241-B.
7.Compatible con PARKER 60 series, una serie MÁS RÁPIDA de HNV, serie de AEROQUIP FD45 y serie de HANSEN HK.
Funcionamiento: Líquido de la prueba: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Serie LSQ-S2 (1/4", 3/8", el 1/2”, 3/4", 1")
Zócalo
| ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Enchufe
| ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22,8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1” NPT1” |
Juntado
| ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
