Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-S1
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Serie “A” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Serie “A” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
LSQ-S1, acoplamientos rápidos hidráulicos de ISO7241-A, fines generales, Parker 6600 series
Descripton:

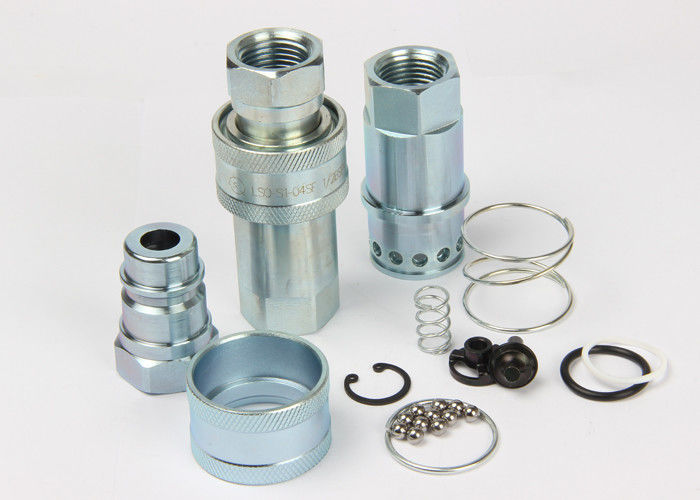

LSQ-S1 TIPO ACOPLAMIENTO RÁPIDO HIDRÁULICO (ACERO) DEL CIERRE
Usos:
• Quitanieves
• Conexiones del remolque del camión
• Aplicaciones móviles
• Accesorios
Especificaciones:
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Presión clasificada (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Gama de temperaturas (sellos del std) | -20℃ a +120℃ | |||||||
| Material estándar del sello | NBR | |||||||
Característica de los acoplamientos de la serie LSQ-S1:
1. válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. endurecen a las partes críticas para la durabilidad.
4. el mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
5. el zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
6. la serie LSQ-S1 se ajusta al estándar de ISO7241-A.
7. compatible con PARKER 6600 series, una serie MÁS RÁPIDA de ANV, AEROQUIP 5600 series y HANSEN ha 15000 series.
Funcionamiento: Líquido de la prueba: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie LSQ-S1 de la serie LSQ-S1 (1/4", 3/8", el 1/2”, 3/4", 1") (11/4”, 11/2”, 2")
Zócalo
| ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03SF | 56 | 31,5 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04SF | 66 | 38,5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10SF | 117 | 69,5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Enchufe
| ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S1-02PF | 35,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03PF | 36,5 | 17,3 | 21,4 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08PF | 59,5 | 34,3 | 36 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12PF | 83,5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Colocación de acoplamiento
| ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S1-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03 | 75 | 31,5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04 | 88 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08 | 119,5 | 56 | 41 | 41 | G1 NPT1 |
| 31,5 | LSQ-S1-10 | 150 | 69,5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12 | 167,5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16 | 210,5 | 99 | 75 | 75 | G2 NPT2 |
