Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-ISOA
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Serie “A” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
El material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Serie “A” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
El material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

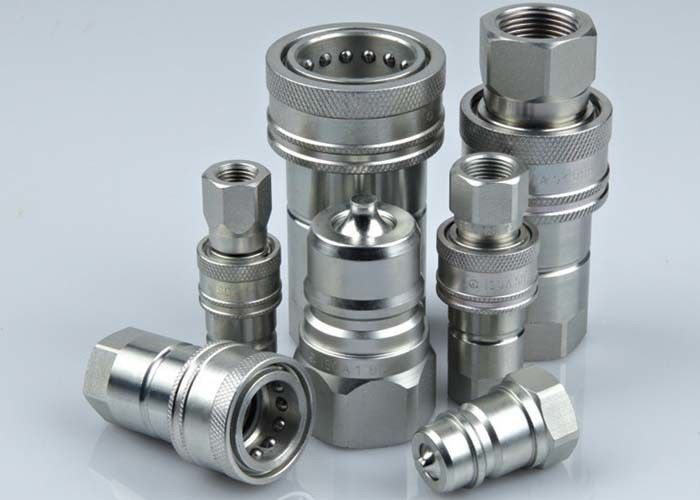

Acoplamientos hidráulicos de LSQ-ISOA en el acero de carbono del ISO A, Chrome tres
Descripton:
TIPO ACOPLAMIENTO RÁPIDO HIDRÁULICO (ACERO) DEL CIERRE DE LSQ-ISOA (NUEVO)
Usos: Las series de LSQ-ISOA traen a la industria un diseño probado para el uso en el material de construcción, el equipo de la silvicultura, la maquinaria agrícola, las herramientas del aceite, la maquinaria de la acería del equipo del aceite, y otros usos hidráulicos exigentes.
Especificaciones:
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas (sellos del std) | -20℃to+120℃ | ||||
| Material estándar del sello | NBR |
Característica de los acoplamientos de la serie de LSQ-ISOA:
·Nuevo diseño de la válvula, puede daño de la resistencia del alto flujo y la presión del impulso que proporcionando funcionamiento avanzado.
·Válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
·Las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
·Endurecen a las partes críticas para la durabilidad.
·El mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
·El zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
·El nuevo tratamiento de la galjanoplastia de Chrome proporciona funcionamiento antioxidante avanzado
·La serie de LSQ-ISOA se ajusta al estándar de ISO 7241-A
·Compatible con PARKER 6600 series, una serie MÁS RÁPIDA de ANV, AEROQUIP 5600 series y HANSEN ha 15000 series
| ISO | NÚMERO DE PARTE. | LS | ΦD | HEX1 | T | |
| 6,3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03SF | 57,1 | Φ31.5 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04SF | 66 | Φ38.5 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06SF | 82,5 | Φ48 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20,5 | G1 NPT1 |
| ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-ISOA-02PF | 38,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03PF | 39 | 17,3 | 19 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04PF | 44 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08PF | 66 | 34,3 | 35 | 41 | 20,5 | G1 NPT1 |
| ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-ISOA-02 | 74,2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03 | 78,5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04 | 88,2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06 | 110,4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08 | 132,9 | Φ56 | 41 | 41 |
G1 NPT1 |
