Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: KZD
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
Material: |
Latón |
Tamaño: |
1/8' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
Material: |
Latón |
Tamaño: |
1/8' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

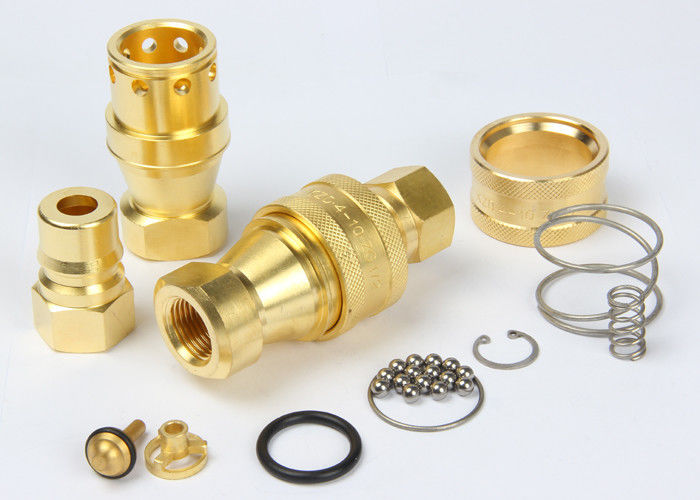

KZD, rápido hidráulico de ISO7241-B conectan acoplamientos en el hilo femenino, latón
Descripton:
Acoplamiento rápido neumático e hidráulico del alto rendimiento de la Medio-presión de KZD (latón)
Usos:
Sustancias químicas, agua, vapor, y algunos gases.
Especificaciones
| Tamaño de cuerpo (adentro) | 1/8 | 1/4 | 3/8 | el 1/2 | 3/4 | 1 | 1 (1/4) | 1 (el 1/2) | 2 |
| Presión clasificada (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Flujo clasificado (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Gama de temperaturas (sellos del std) | -20℃ a +120℃ | ||||||||
| Material estándar del sello | NBR | ||||||||
Característica de los acoplamientos de la serie de KZD:
1. Válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. Las válvulas de válvula de disco con movimiento vertical se abren automatially cuando están juntadas dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. El mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
4. El zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
5. La serie de KZD se ajusta al ISO7241-B estándar.
6. Compatible con PARKER 60 series, una serie MÁS RÁPIDA de HNV, serie de AEROQUIP FD45 y serie de HANSEN HK.
Funcionamiento: Líquido de la prueba: Oil-150SUS.
KZD (1/8", 1/4", 3/8", el 1/2”) KZD (3/4", 1", 11/4”, 11/2”, 2")
Zócalo
| ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B | ||||||
Enchufe
| ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B | |||||||
Juntado
| ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Nota: Solamente la talla 01 a 08 se ajusta al estándar de ISO 7241-B | ||||||
