Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: KZF
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
Material: |
Acero inoxidable |
Tamaño: |
1/8' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
Material: |
Acero inoxidable |
Tamaño: |
1/8' - 2' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

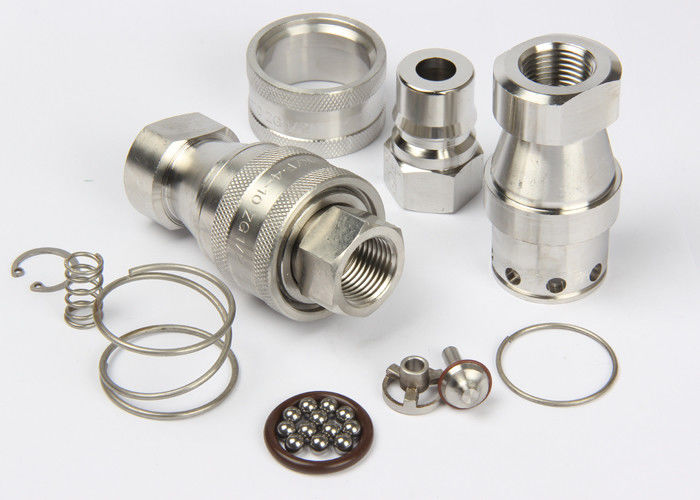

KZF, ISO7241-B Acoplamientos hidráulicos de conexión rápida en rosca hembra, acero inoxidable SS304
Descripción:
Acoplamiento rápido hidráulico de tipo cerrado KZF (acero inoxidable 304)
Los acoplamientos KZF se utilizan en todo el espectro de aplicaciones hidráulicas.Estos acoplamientos de cierre doble se pueden encontrar en cualquier lugar donde las líneas de transferencia de fluidos deban conectarse y desconectarse para la operación o el mantenimiento del equipo, y no se desea una pérdida de fluido.Se utiliza principalmente con fluido hidráulico.Los acoplamientos KZF también se utilizan con productos químicos, agua, vapor y algunos gases.
Especificaciones
| Tamaño del cuerpo (pulgadas) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Presión nominal (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Flujo nominal (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Rango de temperatura (sellos estándar) | -20 ℃ a +120 ℃ | ||||||||
| Material de sellado estándar | VITON | ||||||||
Características de los acoplamientos de la serie KZF:
1, conexión positiva y rápida garantizada por el sistema de bolas de bloqueo a presión.Cuando se conectan, las mitades macho y hembra pueden girar, incluso bajo presión, evitando así cualquier tensión de torsión en las mangueras flexibles.
2, Diseñado para soportar picos y pulsos de alta presión.
3, las válvulas de asiento tienen resortes balanceados y pasajes de flujo de aceite calibrados para minimizar la caída de presión.
4, los sellos de válvula Poppet tienen bordes protectores a prueba de golpes.
5. La serie KZF cumple con el estándar ISO 7241-B
6. Compatible con la serie PARKER 60, la serie FASTER HNV, la serie AEROQUIP FD45 y la serie HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Enchufe
| YO ASI | NÚMERO DE PARTE | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | sesenta y cinco | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: Solo los tamaños 01 a 08 cumplen con el estándar de ISO 7241-B | ||||||
Enchufar
| YO ASI | NÚMERO DE PARTE | LP | d | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: Solo los tamaños 01 a 08 cumplen con el estándar de ISO 7241-B | |||||||
Montaje de acoplamiento
| YO ASI | NÚMERO DE PARTE | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Nota: Solo los tamaños 01 a 08 cumplen con el estándar de ISO 7241-B | ||||||
