Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-S7
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Compatible con la serie del cupla de NITTO HSP, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Compatible con la serie del cupla de NITTO HSP, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

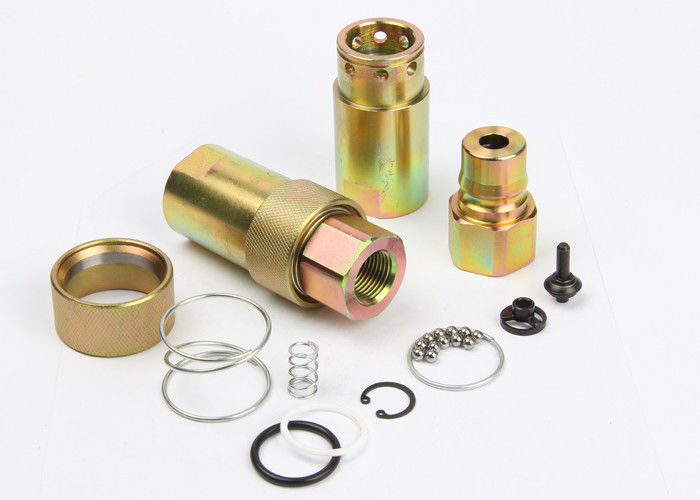

LSQ-S7, tipo de Nitto HSP Cupla, acero de carbono hidráulico de los acoplamientos de la liberación rápida
Descripton:
LSQ-S7 tipo acoplamiento rápido hidráulico (acero) del cierre
Usos: Las series LSQ-S7 traen a la industria un diseño probado para el uso en el material de construcción, el equipo de la silvicultura, la maquinaria agrícola, las herramientas del aceite, la maquinaria de la acería, y otros usos hidráulicos exigentes.
Especificaciones
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas (sellos del std) | -20℃ a +100℃ | ||||
| Material estándar del sello | NBR | ||||
Característica de los acoplamientos de la serie LSQ-S7:
válvulas 1.Poppet disponibles prevenir salida desacoplada.
las válvulas 2.Poppet se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
las piezas 3.Critical se endurecen para la durabilidad.
el mecanismo de bola-fijación 4.Dependable lleva a cabo las mitades de acoplamiento juntas.
5.Socket y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
6.Compatible con series del acoplador de NITTO HSP.
Cómo UTILIZAR:
1, antes de conectar limpia las piezas de acoplamiento de los acoplamientos para evitar la contaminación en el circuito.
2, juntarse para tirar de la manga del acoplamiento femenino, alinean a la hembra con el acoplamiento masculino
y el empuje uno en el otro hasta ambas mitades está conectado y lanza completamente la manga.
3, desacoplar para tirar de la manga del acoplamiento femenino, sacan la mitad de acoplamiento.
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie LSQ-S7 (1/4", 3/8", el 1/2”, 3/4", 1")
Zócalo
| NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Enchufe
| NÚMERO DE PARTE. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Colocación de acoplamiento
| NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
