Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-S7
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Compatible con la serie del cupla de NITTO HSP, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Compatible con la serie del cupla de NITTO HSP, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

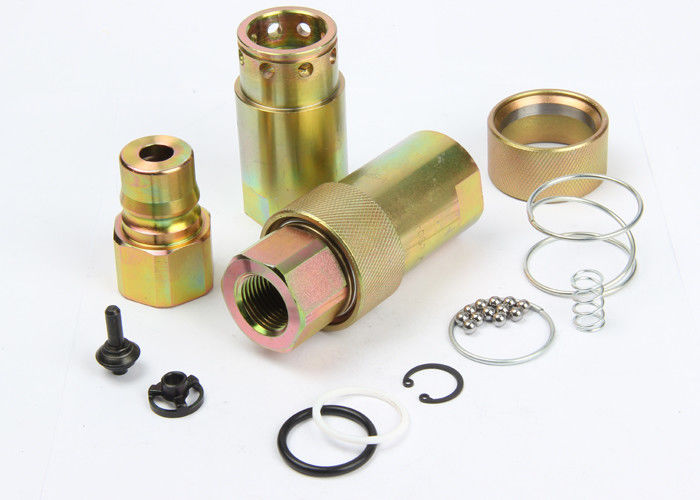

Tipo del cupla de LSQ-S7 Nitto HSP, acoplamientos hidráulicos en el acero de carbono, Chrome tres
Descripton:
LSQ-S7 tipo acoplamiento rápido hidráulico (acero) del cierre
Usos: Las series LSQ-S7 traen a la industria un diseño probado para el uso en el material de construcción, el equipo de la silvicultura, la maquinaria agrícola, las herramientas del aceite, la maquinaria de la acería, y otros usos hidráulicos exigentes.
Especificaciones
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas (sellos del std) | -20℃ a +100℃ | ||||
| Material estándar del sello | NBR | ||||
Característica de los acoplamientos de la serie LSQ-S7:
Compatible con serie del acoplador de NITTO HSP.
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie LSQ-S7 (1/4", 3/8", el 1/2”, 3/4", 1")
Zócalo
| NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Enchufe
| NÚMERO DE PARTE. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Colocación de acoplamiento
| NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
