| Estándar: | Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical | WP: | Presiones de funcionamiento a 2.000 PSI (barra 138) |
|---|---|---|---|
| Material: | SS316 de acero inoxidable | Tamaño: | 1/8' - 1' |
| Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Fijación de bolas |
| Alta luz: | acoplador rápido hidráulico,línea hidráulica aprisa conectar |
||

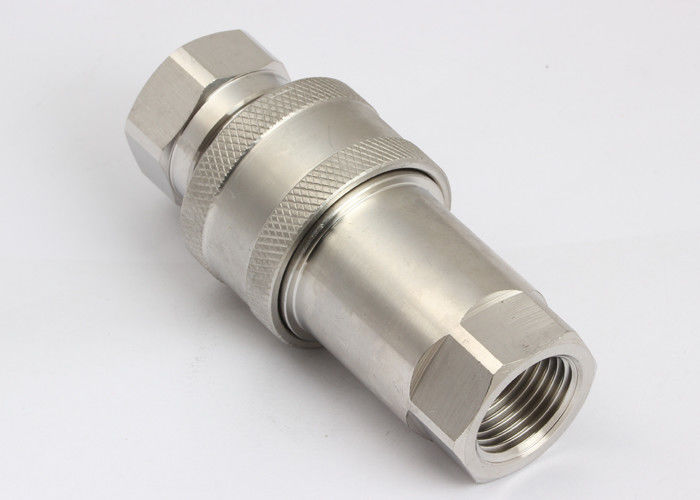

Acoplamientos rápidos hidráulicos de LSQ-S2SS en ISO B, SS316 de acero inoxidable
Descripton:
Tipo acoplamiento rápido hidráulico (acero inoxidable 316) del cierre de LSQ-S2-SS
Especificaciones:
| Tamaño de cuerpo (adentro) | 1/8 | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 2000 |
| Flujo clasificado (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas (sellos) del std -20℃ a +180℃ | ||||||
| Sello VITON material de Stander | ||||||
Característica de los acoplamientos de la serie de LSQ-S2-SS:
1. válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. el mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
4. el zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
5. la serie de LSQ-S2-SS se ajusta al estándar de ISO 7241-B.
6. compatible con PARKER 60 series, una serie MÁS RÁPIDA de HNV, serie de AEROQUIP FD45 y serie de HANSEN HK
Funcionamiento: Líquido de la prueba: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie de LSQ-S2-SS (1/4", 3/8", el 1/2”, 3/4", 1")
Zócalo
| ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-SS-01SF | 50 | 24 | 17 | 10 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-SS-02SF | 58 | 28,5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-SS-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-SS-04SF | 73,4 | 42 | 30 | 17 | G1/2 NPT1/2 |
| 20 | LSQ-S2-SS-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-SS-08SF | 103 | 65 | 41 | 23 | G1 NPT1 |
Enchufe
| ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-SS-01PF | 31 | 10,8 | 19 | 14 | 10 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-SS-02PF | 36 | 14,2 | 22,8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-SS-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-SS-04PF | 46,5 | 23,5 | 28 | 27 | 17 | G1/2 NPT1/2 |
| 20 | LSQ-S2-SS-06PF | 56 | 31,5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-SS-08PF | 63 | 37,8 | 35,5 | 41 | 23 |
G1” NPT1” |
Juntado
| ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-SS-01 | 62,5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-SS-02 | 72,2 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-SS-03 | 80,5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-SS-04 | 91,5 | 42 | 30 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S2-SS-06 | 112,5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-SS-08 | 126,5 | 65 | 41 | 41 | G1 NPT1 |
