Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-S8
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
El material: |
Las demás |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
El material: |
Las demás |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

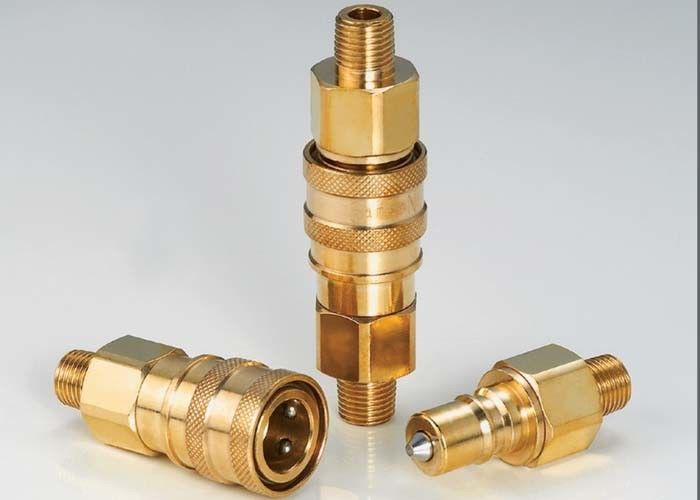

LSQ-S8, acoplamientos hidráulicos de ISO7241-B en el hilo masculino, latón
Descripton:
Acoplamiento rápido neumático e hidráulico del alto rendimiento de la medio-presión LSQ-S8 (LATÓN)
Usos: Los acoplamientos LSQ-S8, se utilizan a través del espectro de usos hidráulicos, estos acoplamientos dobles del cierre pueden ser encontrados dondequiera que las líneas de transferencia flúidas necesitan ser conectadas y ser desconectadas para la operación o el mantenimiento del equipo, y una pérdida de líquido es undesirable.LSQ-S8 se utiliza en el material de construcción, el equipo de la silvicultura, la maquinaria agrícola, las herramientas del aceite, la maquinaria de la acería, y otros usos hidráulicos exigentes.
Especificaciones
| Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 |
| Gama de temperaturas | -20℃ a +120℃ | ||||
| Material del sello de Stander | NBR | ||||
Característica de los acoplamientos de la serie LSQ-S8:
1. válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. el mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
4. el zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
5. la serie LSQ-S8 se ajusta al estándar de ISO 7241-B.
6. compatible con PARKER 60 series, una serie MÁS RÁPIDA de HNV, serie de AEROQUIP FD45 y serie de HANSEN HK
| ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S8-02SM | 62,5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03SM | 68,5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04SM | 77,5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06SM | 93,5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 98 | 64,5 | 41 | 20 |
ZG1 NPT1 |
| ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S8-02PM | 53 | 14,2 | 22,5 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03PM | 55,5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04PM | 64,5 | 23,5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06PM | 74,5 | 31,4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 78 | 37,8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04 | 115,5 | 45 | 30 | 30 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08 | 136,5 | 64,5 | 41 | 41 | ZG1 NPT1 |
