Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: KZF
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
El material: |
Acero inoxidable |
Tamaño: |
1/8' - 2' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Serie “B” del ISO 7241-1, válvula de válvula de disco con movimiento vertical |
WP: |
Presiones de funcionamiento a 1.000 PSI (barra 69) |
El material: |
Acero inoxidable |
Tamaño: |
1/8' - 2' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

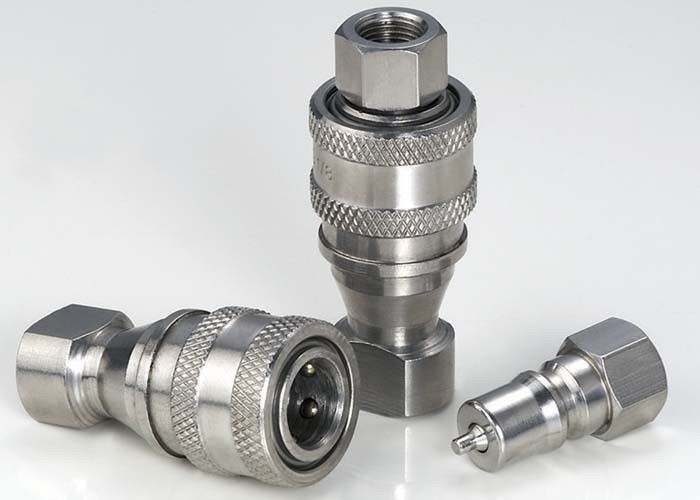

KZF, ISO7241-B Acoplamientos hidráulicos en hilo de acero inoxidable SS304
Descripción:
KZF acoplamiento rápido hidráulico de tipo cerrado (acero inoxidable 304)
Los acoplamientos KZF, se utilizan en todo el espectro de aplicaciones hidráulicas.Estos acoplamientos de doble apagado se pueden encontrar en cualquier lugar que las líneas de transferencia de fluidos necesitan ser conectados y desconectados para el funcionamiento o el mantenimiento de los equiposLos acoplamientos KZF también se utilizan con productos químicos, agua, vapor y algunos gases.
Especificaciones
| Tamaño del cuerpo (en) | 1/8 | 4/4. | 3/8 | 1/2 | 3 / 4 | 1 | 1 ((1/4) | 1 ((1/2) | 2 |
| Presión nominal (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Flujo nominal (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Rango de temperatura (sellos de tipo) | -20 °C a +120 °C | ||||||||
| Material de sellado estándar | VITON | ||||||||
Las características de los acoplamientos de la serie KZF:
1Las válvulas de poppet están disponibles para evitar fugas sin acoplamiento.
2Las válvulas de poppet se abren automáticamente cuando están acopladas, dentro de la presión de trabajo nominal, para mantener el flujo rápidamente.
3Un mecanismo de bloqueo de bolas confiable mantiene unidas las mitades de apareamiento.
4El enchufe y el enchufe están mecanizados con precisión a partir de barras sólidas.
5. La serie KZF se ajusta a la norma ISO 7241-B
6Compatible con la serie 60 de Parker, la serie FASTER HNV, la serie AEROQUIP FD45 y la serie HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Conexión
| El ISO | - ¿Por qué no? | Los | ¢D | HEX1 | A. No | T. |
| 5 | El KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | El KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF: el número de unidades | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF: el equipo de seguridad de las aeronaves | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | Se trata de un sistema de control de las emisiones de gases de escape. | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | Se trata de un sistema de control de las emisiones de gases de escape. | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | El KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | El KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | El KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: Solo los tamaños 01 a 08 cumplen la norma ISO 7241-B | ||||||
Enchufe
| El ISO | - ¿Por qué no? | El LP | d | C. Las | HEX2 | A. No | T. |
| 5 | Se trata de un sistema de control de las emisiones de gases de escape. | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | El KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | Se trata de un sistema de control de las emisiones de gases de escape. | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | Se trata de un sistema de control de velocidad. | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | Se trata de un sistema de control de las emisiones de gases de escape. | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | Se trata de un sistema de control de las emisiones de gases de escape. | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | El KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | El KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | El KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: Solo los tamaños 01 a 08 cumplen la norma ISO 7241-B | |||||||
Acoplamiento de acoplamiento
| El ISO | Parte número uno. | - ¿ Qué? | ¢D | HEX1 | HEX2 | T. |
| 5 | El KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | El KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | El KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | El KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | Se trata de un sistema de control de velocidad. | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | El KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | El KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | El KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | El KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Nota: Solo los tamaños 01 a 08 cumplen la norma ISO 7241-B | ||||||
