Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-S4
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes.
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes.
Capacidad de la fuente: 50,000pcs/day, acordando la capacidad del taller de la asamblea
Estándar: |
ISO 5675 series, vávula de bola |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
ISO 5675 series, vávula de bola |
WP: |
Presiones de funcionamiento a 5.000 PSI (barra 345) |
Material: |
Acero de carbono |
Tamaño: |
1/4' - 1' |
El hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Los acoplamientos hidráulicos de tipo válvula de bolas en acero al carbono, cromo tres
Descripción:

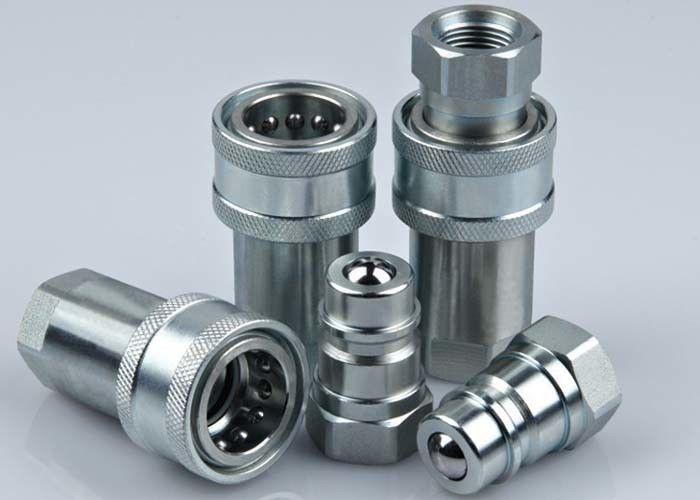

Las válvulas de bolas de tipo LSQ-S4 de acoplamiento rápido hidráulico (acero)
Aplicaciones: La serie LSQ-S4 aporta a la industria un diseño comprobado para su uso en equipos de construcción, equipos forestales, maquinaria agrícola, herramientas de petróleo, maquinaria de acero,y otras aplicaciones hidráulicas exigentes.
Especificaciones:
| Tamaño del cuerpo (en) | 4/4. | 3/8 | 1/2 | 3 / 4 | 1 |
| Presión nominal (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flujo nominal (GPM) | 3 | 6 | 12 | 28 | 50 |
| Rango de temperatura (sellos de tipo) | -20 °C a +120 °C | ||||
| Material de sellado estándar | El NBR | ||||
Las características del LSQ-S4:
1Las válvulas de poppet están disponibles para evitar fugas sin acoplamiento.
2Las válvulas de bolas están disponibles para una fiabilidad robusta en aplicaciones hidráulicas de trabajo pesado dentro de la presión de trabajo nominal.
3Las bolas duras de aleación cromada se utilizan para la válvula, que se cargan en el asiento de la válvula por los resortes.
4La válvula proporciona un sello de metal a metal entre la bola y el asiento acuñado.
5Las piezas críticas son endurecidas para su durabilidad.
6Un mecanismo de bloqueo de bolas confiable mantiene unidas las mitades de apareamiento.
7El enchufe y el enchufe están mecanizados con precisión a partir de barras sólidas.
8La serie LSQ-S4 se ajusta a la norma ISO5675.
9. Compatible con la serie PARKER 4000 y la serie FASTER NV/NS.
El fluido de ensayo: aceite-200SUS,1GPM=3,78L/min,1PSID=0,0069MPa.
La serie LSQ-S4 (1/4",3/8",1/2",3/4",1")
Conexión
| El ISO | - ¿Por qué no? | Los | ¢D | HEX1 | A. No | T. |
| 6.3 | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehículos de motor de motor de motor de motor de motor. | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas. | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehículos de motor. | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehículos de motor de motor. | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | Las condiciones de los requisitos de seguridad de los vehículos de transporte aéreo se determinarán en el anexo II. | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehículos de motor. | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| Nota: intercambio LSQ-S4-06SF FASTER, intercambio LSQ-S4-06SF(E) Parker | ||||||
Enchufe
| El ISO | - ¿Por qué no? | El LP | d | C. Las | HEX2 | A. No | T. |
| 6.3 | Los datos de las pruebas de seguridad deben estar disponibles en el formulario de ensayo. | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en el lugar de ensayo. | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Las condiciones de las pruebas de seguridad deberán ser las siguientes: | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Las pruebas de seguridad se realizarán en el lugar de ensayo. | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | Las condiciones de los certificados deberán ser las siguientes: | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | Se aplicarán las siguientes medidas: | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Nota: intercambio LSQ-S4-06SF FASTER, intercambio LSQ-S4-06SF(E) Parker | |||||||
Acoplamiento de acoplamiento
| El ISO | - ¿Por qué no? | - ¿ Qué? | ¢D | HEX1 | HEX2 | T. |
| 6.3 | Las condiciones de las condiciones de producción se determinarán en el anexo IV. | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Las condiciones de las condiciones de producción se determinarán en el anexo IV. | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | Las condiciones de las condiciones de producción se determinarán en el anexo IV. | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán. | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | Las condiciones de los certificados de seguridad se determinarán en el anexo I. | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán. | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| Nota: intercambio LSQ-S4-06SF FASTER, intercambio LSQ-S4-06SF(E) Parker | ||||||
