Datos del producto:
Pago y Envío Términos:
|
Estándar: | ISO 5675 series, vávula de bola | WP: | Presiones de funcionamiento a 5.000 PSI (barra 345) |
---|---|---|---|
Material: | Acero de carbono | Tamaño: | 1/4' - 1' |
Hilo: | BSPP, BSPT, NPT, NPTF, SAE | Conexión: | Fijación de bolas |
Alta luz: | Tipo acoplador rápido hidráulico de la vávula de bola,Línea hidráulica LSQ-S4 aprisa conectar,Acoplamientos de desconexión rápida hidráulicos ISO5675 |
LSQ-S4, ISO5675, tipo rápido hidráulico de la vávula de bola conectan acoplamientos en el acero de carbono, Chrome tres
Descripton:
Las vávulas de bola LSQ-S4 mecanografían el acoplamiento rápido hidráulico (el acero)
Usos: “LSQ-S4” es una serie rápida de los acoplamientos de la vávula de bola, manufacturada en acero de carbono con el cinc plateado
tratamiento superficial. De acuerdo con la buena resistencia que lleva de las vávulas de bola, los acoplamientos “LSQ-S4” se utilizan principalmente en usos agrícolas. El tamaño del 1/2 intercambiará el withinternational ISO estándar 7241-1 “A”.
Especificaciones:
Tamaño de cuerpo (adentro) | 1/4 | 3/8 | el 1/2 | 3/4 | 1 |
Presión clasificada (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
Flujo clasificado (GPM) | 3 | 6 | 12 | 28 | 50 |
Gama de temperaturas (sellos del std) | -20℃ a +120℃ | ||||
Material estándar del sello | NBR |
LSQ-S4 ofrece:
1. Válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. Vávulas de bola disponibles para la formalidad rugosa en usos hidráulicos resistentes dentro de la presión de trabajo clasificada.
3. Difícilmente, las bolas de la aleación del cromo se utilizan para la válvula, él se carguen en el asiento de válvula por las primaveras.
4. La válvula proporciona un sello metal sobre metal entre la bola y el asiento acuñado.
5. Endurecen a las partes críticas para la durabilidad.
6. El mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
7. El zócalo y el enchufe son precisión trabajados a máquina de la acción sólida de la barra.
8. La serie LSQ-S4 se ajusta al estándar de ISO5675.
9. Compatible con PARKER 4000 series y una serie MÁS RÁPIDA de NV/NS.
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie LSQ-S4 (1/4", 3/8", el 1/2”, 3/4", 1")

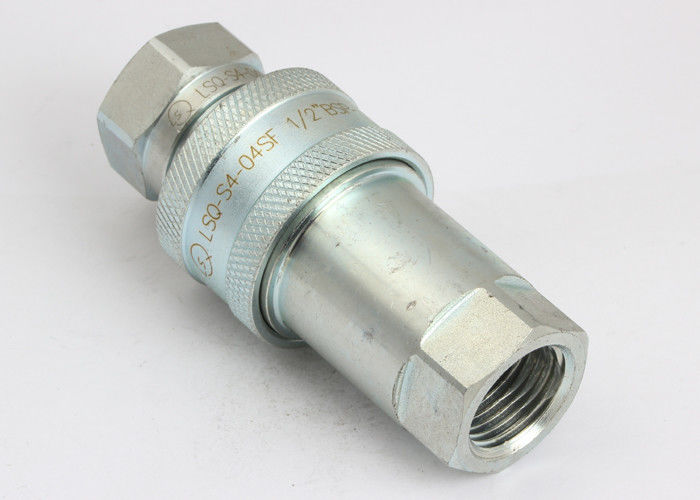

Zócalo
ISO | NÚMERO DE PARTE. | LS | ¢D | HEX1 | T | |
6,3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
20 | LSQ-S4-06SF | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
20 | LSQ-S4-06SF (E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
Nota: Un intercambio MÁS RÁPIDO de LSQ-S4-06SF, LSQ-S4-06SF (E) intercambio de Parker |
Enchufe
ISO | NÚMERO DE PARTE. | LP | d | C | HEX2 | T | |
6,3 | LSQ-S4-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
20 | LSQ-S4-06PF (E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
25 | LSQ-S4-08PF | 63 | 31,3 | 38 | 41 | 21 | G1” NPT1” |
Nota: Un intercambio MÁS RÁPIDO de LSQ-S4-06SF, LSQ-S4-06SF (E) intercambio de Parker |
Colocación de acoplamiento
ISO | NÚMERO DE PARTE. | L | ¢D | HEX1 | HEX2 | T |
6,3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
20 | LSQ-S4-06 | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
20 | LSQ-S4-06 (E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
Nota: Un intercambio MÁS RÁPIDO de LSQ-S4-06SF, LSQ-S4-06SF (E) intercambio de Parker |
