Detalles del producto
Lugar de origen: Ningbo, China (continente)
Nombre de la marca: SONGQIAO
Número de modelo: LSQ-TM
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: paquete exportador estándar o según las peticiones de los clientes
Tiempo de entrega: en el plazo de 30 días o según el requisito de clientes
Capacidad de la fuente: 50.000 PC/día, acordando la capacidad del taller de la asamblea
Estándar: |
Compatible con serie del TH de TEMA |
WP: |
Presión de funcionamiento a 3000psi (barra 207) |
Material: |
Acero de carbono |
Tamaño: |
1/2"-1" |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |
Estándar: |
Compatible con serie del TH de TEMA |
WP: |
Presión de funcionamiento a 3000psi (barra 207) |
Material: |
Acero de carbono |
Tamaño: |
1/2"-1" |
Hilo: |
BSPP, BSPT, NPT, NPTF, SAE |
Conexión: |
Fijación de bolas |

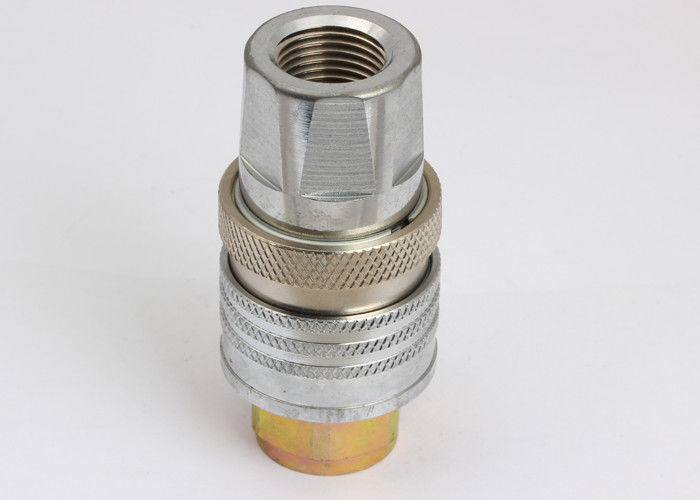

LSQ-TM, tipo del TH de TEMA, acoplamientos rápidos hidráulicos en el acero de carbono, Chrome tres
Descripton:
Tipo acoplamiento rápido hidráulico (acero) del cierre de LSQ-TM
Usos: La serie de LSQ-TM trae a la industria un diseño probado para el uso en el material de construcción, el equipo de la silvicultura, la maquinaria agrícola, las herramientas del aceite, la maquinaria de la acería, y otros usos hidráulicos exigentes.
Especificaciones:
| Tamaño de cuerpo (adentro) | el 1/2 | 3/4 | 1 |
| Presión clasificada (PSI) | 3000 | 3000 | 3000 |
| Flujo clasificado (GPM) | 12 | 28 | 50 |
| Gama de temperaturas (sellos del std) | -20℃ a +120℃ | ||
| Sello estándar | NBR | ||
Característica de los acoplamientos de la serie de LSQ-TM:
1. válvulas de válvula de disco con movimiento vertical disponibles prevenir salida desacoplada.
2. las válvulas de válvula de disco con movimiento vertical se abren automáticamente cuando están juntadas, dentro de la presión de trabajo clasificada, para guardar el flujo expeditely.
3. endurecen a las partes críticas para la durabilidad.
4. el mecanismo de bola-fijación confiable lleva a cabo las mitades de acoplamiento juntas.
5. pegado y el enchufe es precisión trabajado a máquina de la acción sólida de la barra.
6. compatible con serie de TEMA TH5000.
Cómo UTILIZAR:
1. Antes de conectar limpie las piezas de acoplamiento de los acoplamientos para evitar la contaminación en el circuito.
2. Para juntarse para tirar de la manga del acoplamiento femenino, alinee a la hembra con el acoplamiento masculino
y el empuje uno en el otro hasta ambas mitades está conectado y lanza completamente la manga.
3. Para desacoplar para tirar de la manga del acoplamiento femenino, saque la mitad de acoplamiento.
Funcionamiento: Líquido de la prueba: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
Serie de TPL (el 1/2”)
| NÚMERO DE PARTE. | T | ¢D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1/2 | 40 | S30 | S27 | 83,4 | 66,7 | 41,5 |
| LSQ-TM-06 | G3/4 | 52 | S38.3 | S36 | 94,5 | 76,4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113,8 | 92,4 |
56,5 |
